八木アンテナ
※価格には消費税が含まれます。
◎表示価格はインターネット通販用です。店頭価格と異なる場合もありますのであらかじめご了承下さい。
◎商品の在庫状況は直接店舗までお問い合わせ下さい。
◎定格・仕様・外観等は改良のため予告なく変更することがあります。
Ａ５０２ＨＢＲ
５０ＭＨｚ帯位相差給電タイプ２素子ビームアンテナ
周波数：
５０～５３ＭＨｚ（無調整時の中心周波数は５１ＭＨｚ）
利得：
６．３ｄＢｉ
耐入力：
４００Ｗ （ＳＳＢ）
インピーダンス：
５０Ω
ＶＳＷＲ：
１．５以下
（無調整時５０～５２ＭＨｚ）
ＦＢ比：
１５ｄＢ以上
受風面積：
０．１４㎡
耐風速：
４０ｍ/ｓｅｃ．
回転半径：
約１６００ｍｍ
重量：
１．７ｋｇ
適合マスト径（ｍｍ）：
Φ２５～Φ５６
接栓：
Ｍ‐Ｊ型
寸法：
８００×３０００×８５ｍｍ
標準価格 １１，９７０円
特価 ９，５８０円
５０ＭＨｚ帯 ＨＢ９ＣＶ
位相差給電方式により同等の八木アンテナよりも小型軽量でＤＸ通信もバッチリ！
ＣＡ-５２ＨＢ
５０ＭＨｚ帯 ２エレＨＢ９ＣＶ
周波数：
５０～５３ＭＨｚ
利得：
６．３ｄＢｉ
耐入力：
４００Ｗ （ＳＳＢ）
インピーダンス：
５０Ω
受風面積：
０．０５４㎡
耐風速：
３５ｍ/ｓｅｃ．
ブーム長：
０．７５ｍ
回転半径：
１．５４ｍ
最大エレメント長：
２．９７ｍ
重量：
０．９１ｋｇ
適合マスト径（ｍｍ）：
Φ２５～Φ６５
接栓：
Ｍ‐Ｊ型
標準価格 １１，５５０円
特価 ９，２４０円
１４４ＭＨｚ帯ビームアンテナ
●空中線形式：八木型
シングル
形名：
Ａ１４４Ｓ５Ｒ
（５エレ）
Ａ１４４Ｓ１０Ｒ
（１０エレ）
周波数：
１４４～１４６ＭＨｚ
１４４～１４６ＭＨｚ
利得：
９．１ｄＢｉ
１１．６ｄＢｉ
耐入力：
５０Ｗ （ＦＭ）
５０Ｗ （ＦＭ）
インピーダンス：
５０Ω
５０Ω
受風面積：
０．１㎡
０．１６㎡
ＶＳＷＲ：
１．３以下
１．３以下
回転半径：
約８６０ｍｍ
約１４５０ｍｍ
重量：
０．６３ｋｇ
１．１ｋｇ
適合マスト径（ｍｍ）：
Φ２５～Φ４７（片支持ブーム使用）
Φ２５～Φ４７（片支持ブーム使用）
接栓：
Ｍ‐Ｊ型
Ｍ‐Ｊ型
寸法：
９５０×１０９０×７３ｍｍ
２１３０×１０９０×７３ｍｍ
標準価格 ５，９８５円
特価 ４，７９０円
標準価格 １０，５００円
特価 ８，４００円
●シングルの受風面積と回転半径はオプションの片支持ブームに取り付けたときの値です。
２列スタック
形名：
Ａ１４４Ｓ５Ｒ
（×２）
Ａ１４４Ｓ１０Ｒ
（×２）
周波数：
１４４～１４６ＭＨｚ
１４４～１４６ＭＨｚ
利得：
１１．５ｄＢｉ
１３．５ｄＢｉ
耐入力：
１００Ｗ （ＦＭ）
１００Ｗ （ＦＭ）
インピーダンス：
５０Ω
５０Ω
受風面積：
０．１９㎡
０．３１㎡
ＶＳＷＲ：
１．５以下
１．５以下
回転半径：
約８７０ｍｍ
約１４６５ｍｍ
重量：
２．２ｋｇ
３．２ｋｇ
適合マスト径（ｍｍ）：
Φ２５～Φ５６（スタックブーム使用）
Φ２５～Φ５６（スタックブーム使用）
接栓：
Ｍ‐Ｊ型
Ｍ‐Ｊ型
寸法：
９５０×１０９０×１３２０ｍｍ
２１３０×１０９０×１３２０ｍｍ
標準価格 ５，９８５円（×２）
特価 ９，５８０円
注：価格にはスタックブーム・スタック整合器は含まれません。
標準価格 １０，５００円（×２）
特価 １６，８００円
注：価格にはスタックブーム・スタック整合器は含まれません。
●スタック間隔は１２４０ｍｍです。
４３０ＭＨｚ帯ビームアンテナ
●空中線形式：八木型
シングル
形名：
Ａ４３０Ｓ１０Ｒ
（１０エレ）
Ａ４３０Ｓ１５Ｒ
（１５エレ）
周波数：
４３０～４４０ＭＨｚ
４３０～４４０ＭＨｚ
利得：
１３．１ｄＢｉ
１４．８ｄＢｉ
耐入力：
５０Ｗ （ＦＭ）
５０Ｗ （ＦＭ）
インピーダンス：
５０Ω
５０Ω
受風面積：
０．０７㎡
０．１１㎡
ＶＳＷＲ：
１．４以下
１．４以下
回転半径：
約８２０ｍｍ
約１３９０ｍｍ
重量：
０．６４ｋｇ
０．９７ｋｇ
適合マスト径（ｍｍ）：
Φ２５～Φ４７（片支持ブーム使用）
Φ２５～Φ４７（片支持ブーム使用）
接栓：
Ｍ‐Ｊ型
Ｍ‐Ｊ型
寸法：
１１９０×３７０×７３ｍｍ
２２４５×３７０×７３ｍｍ
標準価格 ６，６１５円
特価 ５，２９０円
標準価格 ８，２９５円
特価 ６，６４０円
●シングルの受風面積と回転半径はオプションの片支持ブームに取り付けたときの値です。
２列スタック
形名：
Ａ４３０Ｓ１０Ｒ
（×２）
Ａ４３０Ｓ１５Ｒ
（×２）
周波数：
４３０～４４０ＭＨｚ
４３０～４４０ＭＨｚ
利得：
１５．１ｄＢｉ
１６．８ｄＢｉ
耐入力：
１００Ｗ （ＦＭ）
１００Ｗ （ＦＭ）
インピーダンス：
５０Ω
５０Ω
受風面積：
０．１４㎡
０．２２㎡
ＶＳＷＲ：
１．５以下
１．５以下
回転半径：
約８３５ｍｍ
約１４１０ｍｍ
重量：
２．１ｋｇ
２．８ｋｇ
適合マスト径（ｍｍ）：
Φ２５～Φ５６（スタックブーム使用）
Φ２５～Φ５６（スタックブーム使用）
接栓：
Ｍ‐Ｊ型
Ｍ‐Ｊ型
寸法：
１１９０×３７０×８３０ｍｍ
２２４５×３７０×８３０ｍｍ
標準価格 ６，６１５円（×２）
特価 １０，５８０円
注：価格にはスタックブーム・スタック整合器は含まれません。
標準価格 ８，２９５円（×２）
特価 １３，２７０円
注：価格にはスタックブーム・スタック整合器は含まれません。
●スタック間隔は７５０ｍｍです。
１４４/４３０ＭＨｚ帯ビームアンテナ用オプション
シングル用支持ブーム
スタックブーム
スタック整合器
ＫＢ１４４Ｒ
（１４４ＭＨｚ用）
標準価格 ２，１００円
特価 １，６８０円
ＳＢ１４４Ｒ
（１４４ＭＨｚ用）
標準価格 ３，１５０円
特価 ２，５２０円
ＳＳ７７０Ｒ
（１４４ＭＨｚ、４３０ＭＨｚ共用）
標準価格 １１，８６５円
特価 ９，４９０円
ＫＢ４３０Ｒ
（４３０ＭＨｚ用）
標準価格 １，９９５円
特価 １，５９０円
ＳＢ４３０Ｒ
（４３０ＭＨｚ用）
標準価格 ２，６２５円
特価 ２，１００円
ＣＹＡ２３７５
１４４/４３０ＭＨｚデュアルバンド
周波数範囲：
１４４～１４６ＭＨｚ（１４４ＭＨｚ帯）
４３０～４４０ＭＨｚ（４３０ＭＨｚ帯）
利得：
７．６ｄＢｉ（１４４ＭＨｚ帯）
９．５ｄＢｉ（４３０ＭＨｚ帯）
耐入力：
８０Ｗ
重量：
約１．０ｋｇ（本体のみ）
標準価格 オープンプライス
特価 １９，５００円
１２００ＭＨｚモノバンドアンテナ
ＣＹＡ-１２１６Ｅ
１２００ＭＨｚ１６エレシングル
周波数：
１２６０～１３００ＭＨｚ
利得：
１６．６ｄＢｉ
耐入力：
１００Ｗ（ＦＭ） ２００Ｗ（ＳＳＢ）
受風面積：
０．０４㎡
重量：
０．６４ｋｇ
ブーム長：
１．３６ｍ
回転半径：
約１．３ｍ
標準価格 １６，５９０円
特価 １３，２７０円
１２００ＭＨｚモノバンドアンテナ

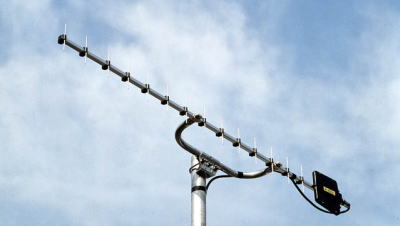

Ｘ１２１８
１２００ＭＨｚ１８エレシングル
周波数：
１２００ＭＨｚ
利得：
１９．０ｄＢｉ
耐入力：
１５０Ｗ（ＰＥＰ）
受風面積：
０．１㎡
重量：
１．０ｋｇ
接栓：
Ｎ‐Ｊ型
ブーム長：
１．１５ｍ
回転半径：
０．７ｍ
標準価格 １６，５９０円
特価 １３，２７０円
